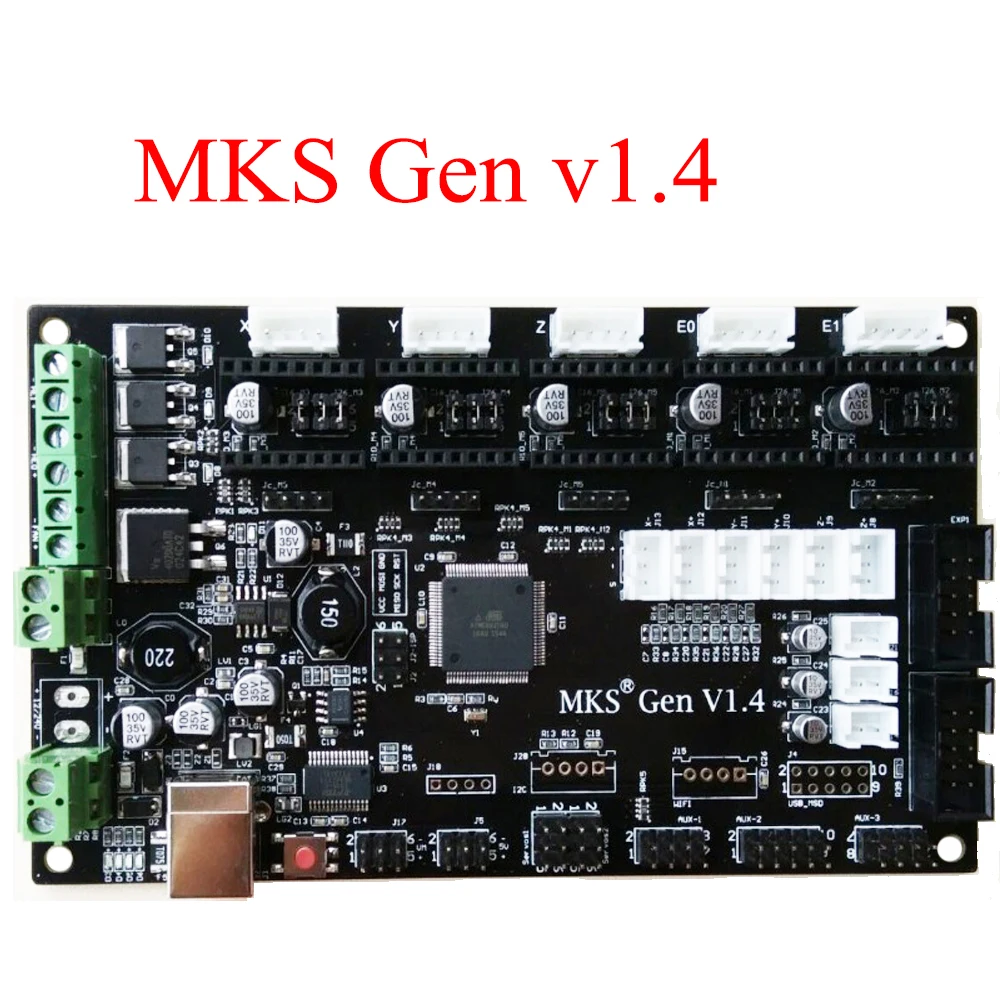

PCB платы контроллера МКС Gen V1.4 integrated плата совместима Ramps1.4/Mega2560 R3 поддержка A4988/DRV8825/TMC2100

PCB Controller Board MKS Gen V1 4 Integrated Mainboard Compatible Ramps1 4 Mega2560 R3 Support A4988
  • Продавец Robotlinking Store
  • Список цен US $28.90piece
  • Продажная цена US $19.94piece
  • Доставка Бесплатная доставка
  • Вы экономите US $8.96piece31% off
  • Рейтинги 4.9 (22)

Характеристики товара

ТипПривод IC
СостояниеНовое
ПрименениеКомпьютер
БрендROBOTLINKING

Oписание продукта

Плата контроллера pcb MKS Gen V1.4 интегрированная плата maps1.4/Mega2560 R3 Поддержка A4988/drv8825/tmc2100

Доставка список:
1 шт. * MKS-Gen V1.4
1 шт. * usb
N.w. : 0.17 кг

Детская безопасность Совет:

Внимание
После того, как вы начнете ставить электричество в свою переделку-даже в 12 Вольт-вы должны взять базовую, здравые чувства предосторожности, чтобы избежать пожаров.

Прошивки Этот раздел покажет вам, как получить прошивку в ваш контроллер и выполнить его с базовыми настройками.

Требуется программное обеспечение: ftdi usb драйверы, Arduino IDE, выбор прошивки (Marlin или repetier или Sprinter), pronterface

1. USB vcp Драйверы-MKS Gen использует более новую FT232 USB-чип UART и он нуждается в обновленном vcp (виртуальный COM-порт) драйверы от

Сайте производителя. Загрузите корректную версию для операционной системы или вы можете получить исполняемую версию для Windows (проще).

Windows vista/7 может попытаться сделать обновление, чтобы найти правильных драйверов, но это рекомендуется установите драйверы FTDI для лучшей производительности.

Драйверы vcp установят COM-порт на компьютере для GKS Gen, вы можете проверить, какой номер порта был назначен менеджером вашего устройства и нажмите на порты (COM и LPT) посмотрите на что-то, что говорит "USB последовательный порт (COM3) "Где COM3 является вашим портом номер (будет отличаться от ПК к ПК). Помните этот номер, как вы будете использовать его позже в настройке другого программного обеспечения.


2. Установите Arduino IDE-загрузить и извлечь Arduino IDE.


3. получите свою прошивку-в то время, как вы можете использовать большинство фирм-производителей, мы используем Марлин в качестве примера. Загрузите и извлеките Марлин или любые другие вилки прошивки, которые вы предпочитаете/нуждаетесь.

4. Загрузите микропрограммное обеспечение-выполните Arduino IDE).

Выберите свой совет-нажмите на инструменты-> Плата-> Arduino MEGA 2560,

Выберите свой последовательный порт-нажмите на инструменты-> последовательный порт-> (Выберите свой COM-порт для x3 USB, вы можете проверить это в менеджере устройств)

На Arduino нажмите файл-> Открыть H-затем точка на вашу Марлин скачать и выбрать Marlin. PDE. С Марлин, загруженной на окно IDE, нажмите на вкладку, которая говорит "конфигурация. h". Это основные записи, которые необходимо изменить, чтобы получить X3 работать.

# Определите BaudRate 250000/это будет работать отлично для MKS Gen # Определите материнскую плату 33 // 33-это для пандусов, которые MKS Gen совместим с материнской платой 34 # Определение temp_sensor_0 3/если вы имеете NTC 100 К # Определить TEMP_SENSOR_1 0 # Определить TEMP_SENSOR_2 0 # Определение temp_sensor_bed 3/если вы имеете NTC 100 К

Эти записи являются единственными, что вам нужно просто для того, чтобы получить MKS Gen бег. Как только вы получите его для загрузки, вы можете теперь проверить большинство функций платы. Необходимо настроить параметры настройки на файл конфигурации для вашего принтера.

5. Загрузка (или компиляция) Марлин-пока еще на окне Arduino

Нажмите на треугольник внутри круга, чтобы сделать тестовую компиляцию, это гарантирует, что прошивка не содержит ошибки (можно пропустить это)

Нажмите на стрелку, указывающую справа внутри квадратной рамы, чтобы загрузить прошивку к плате. Если все будет хорошо, вы увидите сообщение "проделанная загрузка" в нижней части окна Arduino.

2307
